Noviembre de 2011	Caso de Estudio – Edicio C4i Proyecto Ciudad Segura. México D.F.
Cuenta con espacios un área de alto nivel de seguridad para toma de decisiones y planeación de acciones.	Carrier i –Vu® Open logra alta disponibilidad y eciencia para el sistema de aire acondicionado en un edificio de alta seguridad.

Sinopsis

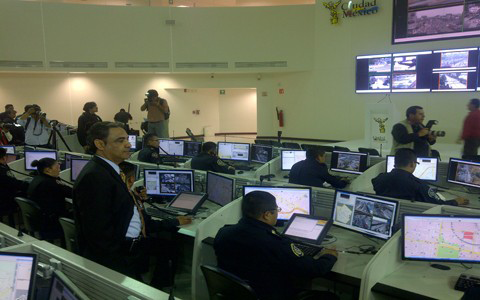

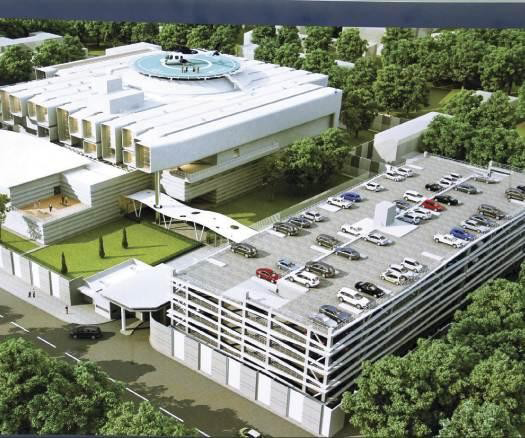

El C4i es el edificio que alberga todos los sistemas de monitoreo e información estratégica referente a la seguridad de la Ciudad México. Todos los organismos y secretarías de Gobierno, cuentan con espacios un área de alto nivel de seguridad, la para toma de decisiones y planeación de acciones en caso de catástrofes naturales, revueltas, terrorismo o cualquier otro evento que pongan en peligro la seguridad de la población civil. El Centro de Comando, Control, Comunicaciones,Cómputo, Inteligencia, Integración (C4i), es considerado el “bunker” mas grande de América Latina, y además constituye uno de los proyectos más grandes en el mundo en el rubro de seguridad . El edificio C4i engloba el monitoreo de mas 8,000 cámaras de CCTV así como de servidores de información estratégica de la ciudad de México.

La obra de Aire acondicionado fue realizada bajo la supervisión de FYCSA (Fuerza y Clima Sociedad Anónima), una subsidiaria de TELMEX encargada del mantenimiento a la base instalada de aire acondicionado y sistemas diversos de energía. TELMEX es parte del grupo de cuentas nacionales de Carrier. Existe una estrecha relación comercial desarrollada a lo largo de 10 años que hace de Carrier el ser considerado en un proveedor estratégico para TELMEX. TELMEX Cuenta con más de 4000 centrales de diversos tamaños y conguraciones. Los servicios prestados y las instalaciones realizadas por Carrier a lo largo de estos años van, desde el suministro e instalación de equipos de expansión directa de bajo tonelaje, hasta sistemas de 3 enfriadores de agua instalados en las centrales principales, distribuidas en por todo el país.

	Objetivo

	La misión en este proyecto era generar espacios ecientes y confortables para un edificio de alta seguridad, donde todos los componentes del sistema de aire acondicionado garantizaran la alta disponibilidad de los mismos. Los sistemas de confort deberían de conservar características de funcionalidad eciencia energética y facilidad de operación.

	Solución

El edifico C4i engloba el monitoreo de mas 8,000 cámaras de CCTV así como de servidores de información estratégica de la ciudad de México

Cada controlador Carrier Open contienen en sí mismo, la capacidad de albergar y procesar por si solo las rutinas de funcionamiento del equipo que opera. Un reloj interno que garantiza la autosuficiencia en la ejecución de horarios funcionamiento; esté o no, conectado con un servidor central, además de la capacidad de almacenamiento de información histórica propia, así como el mantener su propio gráco de operación; garantizan la operación autónoma de los equipos mecánicos. Todas estas son, características de vanguardia en el mercado actual de controladores para sistemas de confort. Era importante que los controladores además de garantizar alta disponibilidad autonomía y funcionalidad, Se tuvieran capacidad de compartir información con un sistema de monitoreo centralizado. Esto fue posible debido al protocolo de comunicación BACnet®, nativo de estos controladores. Se logró además redundancia en la operación con la instalación un servidor web Carrier -iVu. La característica de autonomía de los controladores, hizo posible crear secuencias de control que logran la alta disponibilidad. El controlador instalado en el equipo de respaldo, vigila la integridad del equipo que se encuentra operando como principal; aun así es posible realizar rotaciones semanales de todos equipos sin perder esta funcionalidad.

Sumario del Proyecto

Lugar; Ciudad de México Delegación Venustiano Carranza Tipo de Proyecto ; Control de un sistema de confort de alta disponibilidad Tamaño del edificio ; 4440mts cuadrados Tonelaje total ; 860 TR , 4 Chillers enfriados por aire, 2 para confort y 2 para precisión Manejadoras ; 22 de Volumen Variable Extractores ; 7 de Volumen Variable Ventiladores de Aire Nuevo; 9 de Volumen Variable

Cajas VAV ; 229 Uso del Edicio ; Áreas administrativas, de Monitoreo urbano y centrales de dato s Características Únicas ; Edicio de Alta Seguridad Factores de Decisión ; Alta disponibilidad del sistema Objetivo ; Espacios ecientes y confortables para un edicio de alta seguridad, garantizando la alta disponibilidad de los sistema de confort.

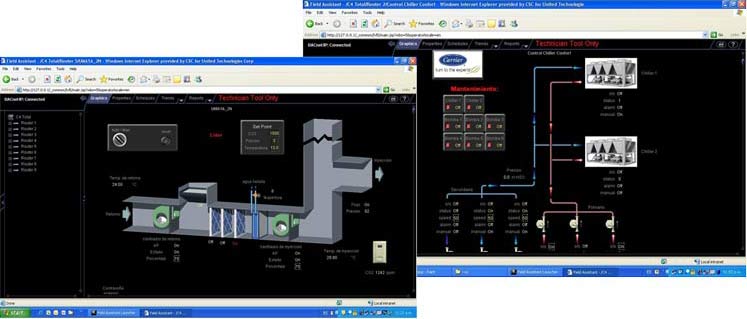

Consideración de Diseño ; Sistema redundantes, rotación semanal de activos, respaldo en la interface de operación gráca Controles; i-Vu® Open Plus interface de usuario web, Controladores UC XP, i -Vu Open Routers, UPC, sensores de temperatura, sensores de presión, sensores Carrier de CO2, Controladores de Volumen Variable OPN VAVB3 y OPN VAVB1, actuadores y válvulas Belimo® Control en Planta de Agua; Secundario Variablepara Confort, Volumen Constante para sistema de precisión

*BACnet ® es una marca registrada de la Sociedad Americana de Ingenieros en Calefacción y Aire acondicionado (ASHRAE).
*Belimo ® es una marca registrada de Belimo Holding AG.
Mayor información sobre este documento [email protected]
